HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工
扫码获取价格库存技术资料
- 品牌: hiwin滚珠丝杠结构图
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工，-HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工-HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杠生产厂家 上银高导程丝杆是一种精密的机械传动装置，具有许多优异的特性。首先，它采用优质的银材质制作而成，因此具有很高的强度和耐久性，能够承受较大的载荷。其次，该丝杆的导程较高，可以实现更精确的运动控制，使机械设备的运动更加平稳和精准。此外，该丝杆还采用了优化的设计工艺，使其摩擦系数降低，从而减少了能量消耗和噪音产生。与-HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工--HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工-

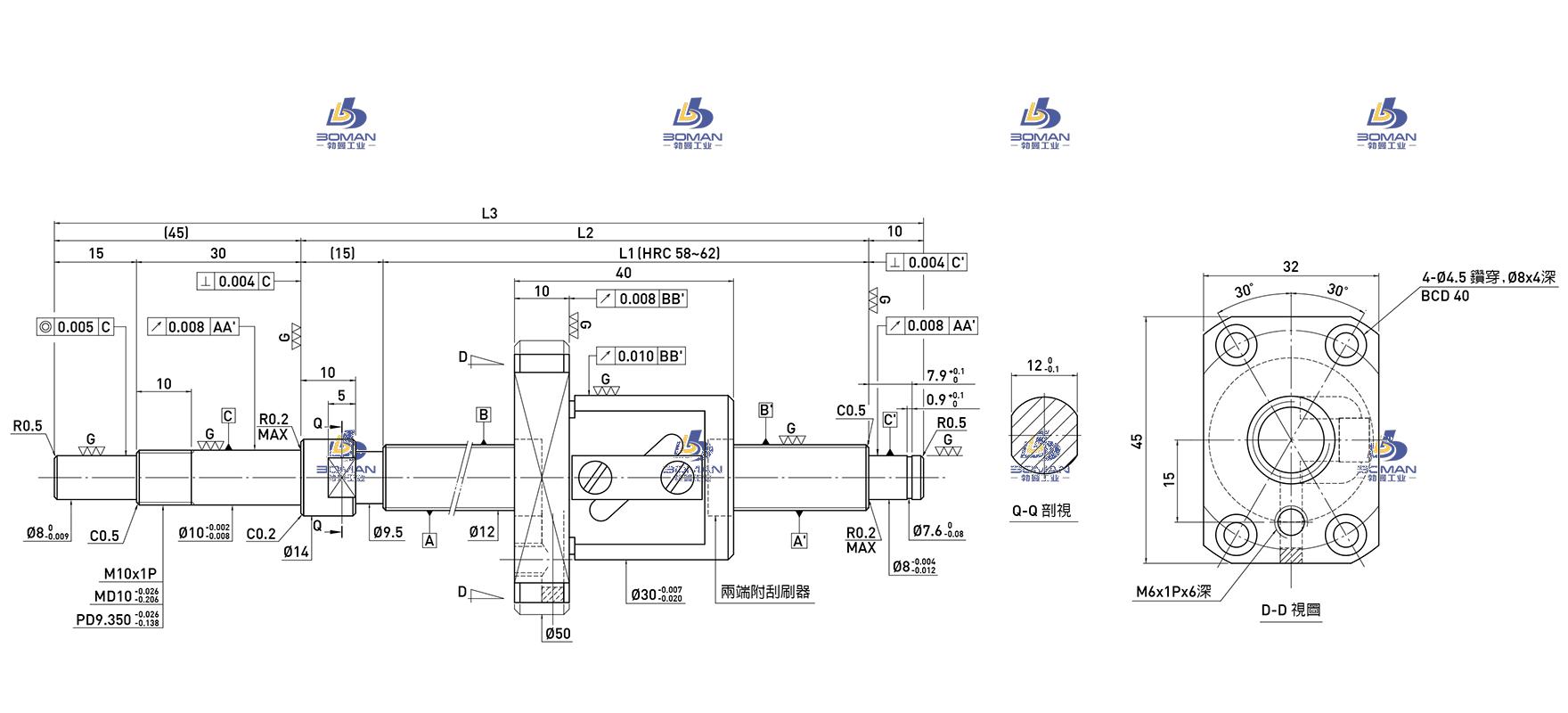

HIWIN上银 R12-5B1-FSW-160-230-0.008 上银滚珠丝杆批发加工 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 9.792 |
|
| 滚珠节圆直径 | 12.25 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | 3 |
|
| 螺母直径 | 30 |
|
| 法兰直径 | 50 |
|
| 螺母长度 | 40 |
|
| 螺母安装 | PCD | 40 |
| 额定动负载 | CaN | 241-382 |
| 额定静负载 | C0aN | 319-637 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 100 |
|
| 丝杠全长 | 230 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
